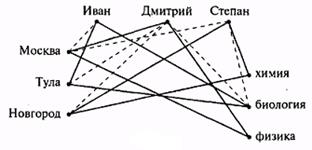

Рис. 4
В зависимости от условий задачи будем соединять точки отрезками, если имеет место соответствие между данными элементами, или пунктирной линией, если соответствия нет.
Задача сводится к нахождению на графе трех сплошных треугольников с вершинами в разных множествах (на доске и в тетради их можно выделить разными цветами).
Так, используя условие 1), проведем пунктирную линию, соединяющую объекты Иван и Москва, Дмитрий и Новгород.
В соответствии с условием 2) соединим сплошной линией вершины Москва и физика, а условие 3) выразим сплошной линией от точки Новгород до точки химия.
Дмитрий и Степан преподают не биологию, соединим соответствующие вершины пунктирными линиями. Кто же преподает биологию? Если это не Дмитрий и не Степан, то получается, что биологию преподает Иван. Эти объекты соединяет сплошная линия.
Где же живет преподаватель биологии? Известно, что химик живет в Новгороде, а физик в Москве, следовательно, биолог живет в Туле. Обратим внимание на треугольник, образованный вершинами Иван, Тула, биология: в нем есть две сплошные стороны, значит, третью сторону также можно выделить сплошной линией. В самом деле, если Иван преподает биологию, а биолог живет в Туле, то Иван живет в Туле.
Что известно про Дмитрия? Дмитрий не живет в Новгороде (по условию) и не живет в Туле (там живет Иван), значит, Дмитрий живет в Москве - проведем соответствующую сплошную линию. Но москвич преподает физику - эта линия тоже сплошная. В треугольнике с вершинами в точках Дмитрий, Москва и физика две стороны сплошные, следовательно, третью сторону тоже можно выделить сплошной линией.
Что же известно про Степана? Степан не живет в Туле (там живет Иван) и не живет в Москве (там живет Дмитрий), следовательно, Степан живет в Новгороде - проведем сплошную линию. Но тот, кто живет в Новгороде, преподает химию - эта линия тоже сплошная. Так появляется третий треугольник из сплошных линий.
Ответ указан на графе треугольниками. Задача решена.
4. Приемы моделирования с помощью блок-схемы.
Если в задаче необходимо рассмотреть различные варианты ситуации, проанализировать их и сделать соответствующие выводы, такую ситуацию можно наглядно представить блок-схемой, где каждый шаг в рассуждении выделен отдельным блоком (прямоугольником).
Задача. На некотором острове отдельными селениями живут «правдолюбы» и «шутники». «Правдолюбы» всегда говорят только правду, а «шутники» постоянно шутят, а поэтому всегда лгут. Жители одного племени бывают в селении другого племени, и наоборот. В одно из селений попал путешественник, но не знает в какое. Доказать, что путешественнику достаточно первому встречному задать вопрос: «Вы местный?», чтобы по ответу определить, в селении какого племени он находится.
Решение. Путешественник может попасть или в селение «правдолюбов», или в селение «шутников» - появляются два различных варианта. В селении «правдолюбов» путешественник может встретить как «правдолюба», так и «шутника». Аналогично, в селении «шутников» путешественник может встретить как «шутника», так и «правдолюба». Возможных вариантов стало уже четыре (рис. 5).
Рис. 5
Блок-схема позволяет их представить наглядно и заметить, что положительный ответ в любом случае возможен только в селении «правдолюбов», а ответ «нет» - только в селении «шутников».
На этих примерах моделей (полупрямая с точками, таблица, граф, блок-схема) отчетливо видна «главная эвристическая функция» моделей (Д.Б. Богоявленская [6] – порождающая, т.е. с модели «как бы считывается тот или иной принцип решения (идея, гипотеза, концепция)».
